Description
-
Model List:
- WX210 Hydraulic Excavator
- WX240 Hydraulic Excavator
- 1. WX210 WX240 MANUEL DE REPARATION Imprim? N 991260 Fran?ais
- 2. Section 0 Consignes de s?curit?
- 2.1. AVANTPROPOS
- 2.2. CONSIGNES DE S?CURIT?
- 3. Section 1 Donn?es techniques et outils sp?ciaux
- 3.1. CARACT?RISTIQUES TECHNIQUES ET OUTILLAGE SP?CIAL

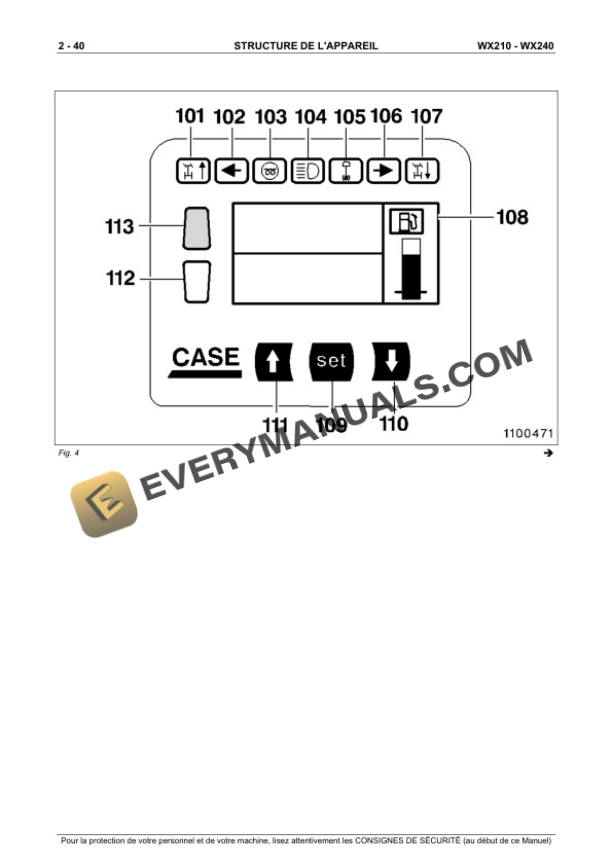

- 4. Section 2 Structure de lappareil
- 4.1. STRUCTURE DE LAPPAREIL
- 5. Section 3 Syst?me ?lectrique
- 5.1. SYST?ME ?LECTRIQUE

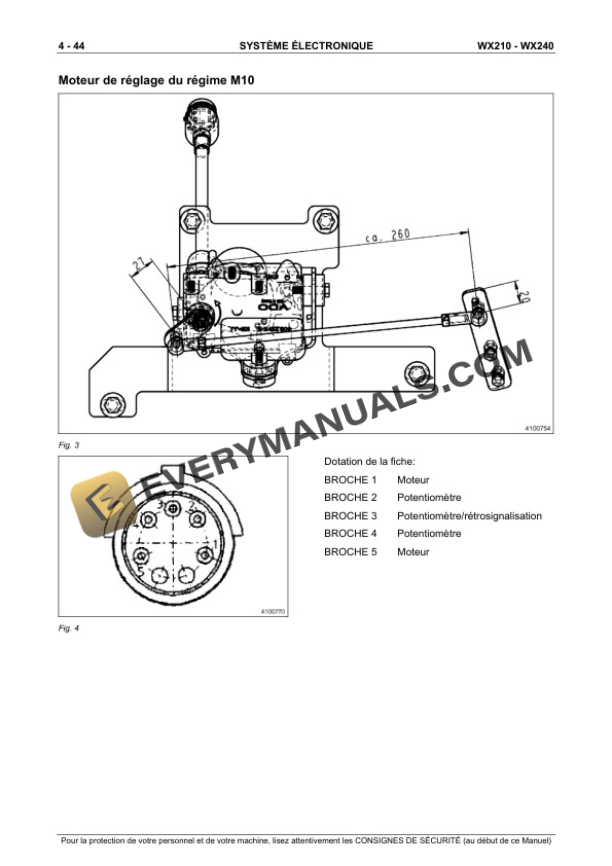

- 6. Section 4 Syst?me ?lectronique
- 6.1. COMMANDE
- 6.2. COMMANDE ?LECTRONIQUE
- 6.3. ALIMENTATION EN TENSION
- 6.4. COMPOSANTS SUR LE BUS CAN 1
- 6.5. COMPOSANTS SUR LE BUS CAN 2
- 6.6. CODAGE ESX
- 6.7. PCS POWER CONTROL SYSTEM
- 6.8. COMPOSANTS PCS
- 7. Section 5 Syst?me hydraulique
- 7.1. COMMANDE
- 7.2. SYST?ME HYDRAULIQUE
- 7.3. UNIT? DENTRA?NEMENT
- 7.4. BLOC DE COMMANDE
- 7.5. SYST?ME DE COMMANDE PILOTE
- 7.6. CIRCUIT DE TRANSLATION DE LA VERSION 20 KM/H
- 7.7. CIRCUIT DE TRANSLATION DE LA VERSION 25 et 30 KM/H
- 7.8. CIRCUIT DE FREINAGE, DIRECTION ET VENTILATION

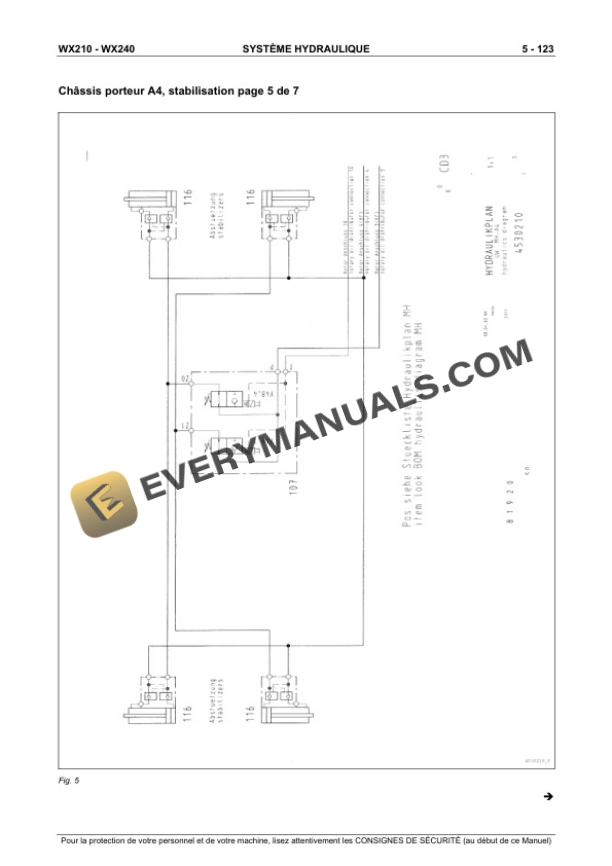

- 7.9. STABILISATION DU CHASSIS PORTEUR
- 7.10. CIRCUIT DU V?RIN DE FL?CHE
- 7.11. CIRCUIT DU V?RIN DE GODET
- 7.12. CIRCUIT DU V?RIN DE BRAS AVEC COMMANDE DE R?G?N?RATION
- 7.13. CIRCUIT DU V?RIN DE R?GLAGE AVEC BALANCE DE PRESSION ET SOUPAPE DE D?CHARGE
- 7.14. COMBINAISON DE FONCTIONS
- 7.15. CIRCUIT MARTEAU HYDRAULIQUE, ?QUIP. R?GLAGE
- 7.16. CIRCUIT MARTEAU AVEC FONCTION SUPPL?MENTAIRE (R?GLAGE)
- 7.17. CIRCUIT CISAILLE / CONCASSEUR ?QUIPEMENT DE R?GLAGE
- 7.18. CIRCUIT MARTEAU HYDRAULIQUE AVEC ?QUIPEMENT MONO
- 7.19. CIRCUIT MARTEAU ET FONCTION SUPPL?MENTAIRE, MONO
- 7.20. CIRCUIT CISAILLE/CONCASSEUR POUR ?QUIPEMENT MONO
- 7.21. SYST?ME DORIENTATION
- 7.22. DISPOSITIF DORIENTATION DU GRAPPIN
- 8. Section 6 Recherche et ?limination des d?fauts
- 8.1. CODES DE D?FAUTS

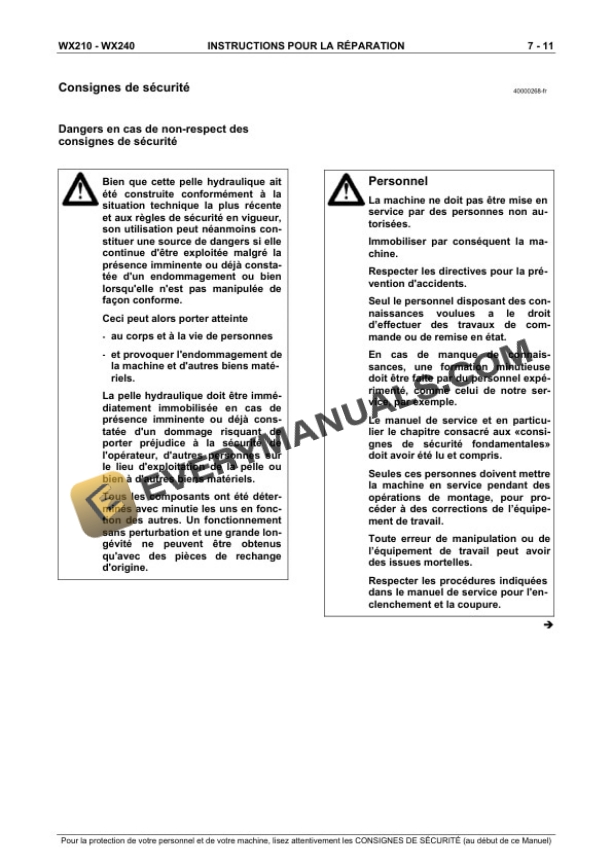

- 9. Section 7 Instructions pour la r?paration
- 9.1. INSTRUCTIONS DE R?PARATION
- 9.2. COMPOSANTS DE LA TOURELLE
- 9.3. LIAISON TOURELLE CH?SSIS PORTEUR, COMPOSANTS
- 9.4. COMPOSANTS DU CH?SSIS PORTEUR
- 9.5. COMPOSANTS DE L?QUIPEMENT
- 9.6. PI?CES DUSURE
- 9.7. MOTEUR
