Manitou M-X 30-2 S3E3 to M 70-2H D ST3B S4-EU Parts Manual 647584
$30
- Type Of Manual: Parts Manual
- Manual ID: 647584
- Format: PDF
- Size: 41.9MB
- Number of Pages: 380
Description
-
Model List:
- M-X 30-2 S3E3
- M-X 30-4 S3E3
- M-X 50-2 S3E3
- M-X 50-4 S3E3
- M-X 70-2 S3E3
- M 26-2 P ST3B S4-EU
- M 30-2 P ST3B S4-EU
- M 26-4 P ST3B S4-EU
- M 30-4 P ST3B S4-EU
- M 26-2H P ST3B S4-EU
- M 30-2H P ST3B S4-EU
- M 40-2 P ST3B S4-EU
- M 50-2 P ST3B S4-EU
- M 40-4 P ST3B S4-EU
- M 50-4 P ST3B S4-EU
- M 40-2H P ST3B S4-EU
- M 50-2H P ST3B S4-EU
- M 70-2H D ST3B S4-EU
- 1. GÉNÉRALITÉS, CARACTÉRISTIQUES ET SÉCURITÉS
- 1.1. _ADHESIF
- 1.1.1. A903 ADHESIFS REFLECHISSANTS (647584)
- 2. FILTRATION COURROIE
- 2.1. A350 PREFILTRE AUTONETTOYANT (647584)
- 2.2. A351 PREFILTRE CYCLONIQUE (647584)
- 3. CHASSIS CARROSSERIE
- 3.1. A930 CARROSSERIE (Ailes larges) (647584)
- 3.2. A929 CARROSSERIE (Ailes larges) (647584)
- 4. ELECTRICITE
- 4.1. B1816 ELECTRICITE (Réchauffeur vapeur dhuile) (647584)
- 4.2. B52 ELECTRICITE (Antivol MODCLE) (647584)
- 4.3. B53 ELECTRICITE (Antivol MODCLE) (647584)
- 4.4. A1402 KIT AUTORADIO (647584)
- 4.5. A1403 KIT AUTORADIO (647584)
- 4.6. B16 TEMPORISATION ARRET MOTEUR (647584)
- 4.7. A322 PHARE DE TRAVAIL AVANT (Gauche) (647584)
- 4.8. A323 PHARES DE TRAVAIL AVANT (Droit et Gauche) (647584)
- 4.9. A324 PHARE DE TRAVAIL ARRIERE (Gauche) (647584)
- 4.10. A325 PHARE DE TRAVAIL ARRIERE (droit et gauche) (647584)
- 4.11. A326 PHARES DE TRAVAIL AVANT (Droit et Gauche) (647584)
- 4.12. A327 PHARE DE TRAVAIL ARRIERE (Gauche) (647584)
- 4.13. A328 PHARES DE TRAVAIL ARRIERE (Droit et Gauche) (647584)
- 4.14. B1812 ELECTRICITE (Avertisseur marche arrière) (647584)
- 4.15. B1813 ELECTRICITE (Avertisseur marche arrière) (647584)
- 4.16. B1817 ADAPTATION COUPE BATTERIE (647584)
- 4.17. C421 KIT FEU TOURNANT (647584)
- 4.18. C422 KIT FEU TOURNANT (647584)
- 5. PONT ESSIEU
- 5.1. _ARRIERE
- 5.1.1. AX2291 CARTER ESSIEU ARRIERE (52523138MO)
- 5.1.2. AX2292 DIFFERENTIEL ESSIEU ARRIERE (52523138MO)
- 5.1.3. AX2293 REDUCTEUR ESSIEU ARRIERE (52523138MO)
- 5.1.4. AX2294 SYSTEME DE DIRECTION ESSIEU ARRIERE (52523138MO)
- 5.1.5. AX2295 SUPPORT ESSIEU ARRIERE (52523138MO)
- 5.2. _ROUE

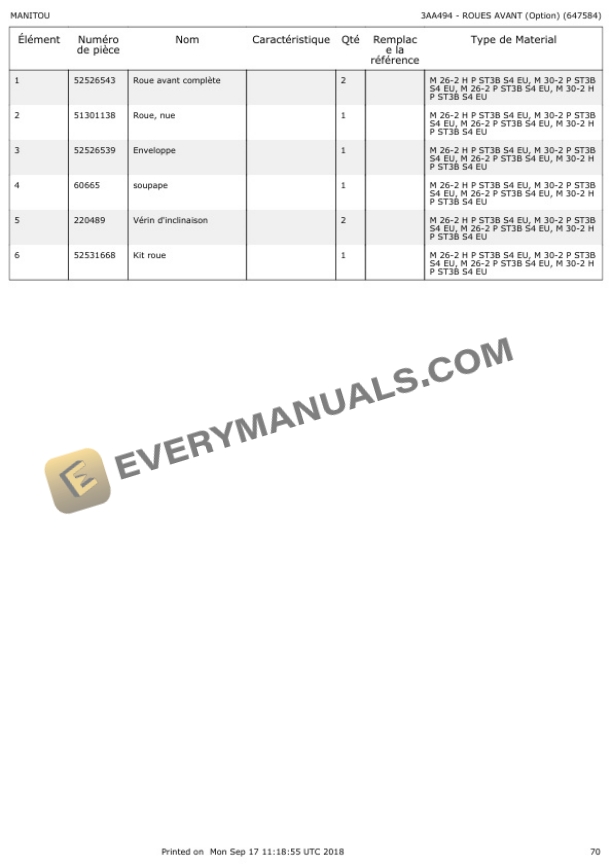

- 5.2.1. A492 ROUES AVANT (Option) (647584)
- 5.2.2. A493 ROUES AVANT (Option) (647584)
- 5.2.3. A494 ROUES AVANT (Option) (647584)
- 5.2.4. A495 ROUES ARRIERE (Option) (647584)
- 5.2.5. A496 ROUES ARRIERE (Option) (647584)
- 5.2.6. A497 ROUES ARRIERE (Option) (647584)
- 5.2.7. A1594 ADAPTATION CLIMATISATION (647584)
- 6. HYDRAULIQUE
- 6.1. _CIRCUIT
- 6.1.1. F1184 HYDRAULIQUE (Valve déquilibrage) (647584)
- 6.1.2. A1386 ADAPTATION CABINE (Circuit blocage dif.Colonne direction Fi (647584)
- 6.1.3. M35 HYDRAULIQUE (Circuit blocage différentielColonne direction Fixe) (647584)
- 6.1.4. M37 HYDRAULIQUE (Circuit blocage différentielColonne direction Fixe) (647584)
- 6.1.5. M38 HYDRAULIQUE (Circuit blocage différentiel Colonne de direction Inclinable) (647584)
- 6.1.6. B137 HYDRAULIQUE (Circuit inclinaison) (647584)
- 6.1.7. B138 HYDRAULIQUE (Circuit inclinaison) (647584)
- 6.2. _DISTRIBUTEUR
- 6.2.1. F1167 HYDRAULIQUE (Distributeur 4ème élément) (647584)
- 6.2.2. M36 HYDRAULIQUE (Circuit blocage différentiel Colonne de direction Inclinable) (647584)
- 6.2.3. F1168 HYDRAULIQUE (Distributeur 4ème élément) (647584)
- 6.2.4. F1169 HYDRAULIQUE (Distributeur 4ème élément) (647584)
- 6.2.5. F1170 HYDRAULIQUE (Distributeur 4ème élément) (647584)
- 6.2.6. A212 DISTRIBUTEUR (209131MOD)
- 6.3. _VERIN
- 6.3.1. D37 HYDRAULIQUE (Vérin inclinaison) (Inclinais. standard 6/12) (218636MOD)
- 6.3.2. D38 HYDRAULIQUE (Vérin inclinaison) (Inclinais. standard 6/12) (218634MOD)
- 6.3.3. D43 HYDRAULIQUE (Vérin dinclinaison) OPTION (10AV / 15AR) (219633MOD)
- 6.3.4. C137 HYDRAULIQUE (VERIN DE TELESCOPAGE) (547384)
- 6.3.5. D138 HYDRAULIQUE (Vérin dinclinaison) (220582MOD)
- 7. PEDALERIE
- 7.1. A572 HYDRAULIQUE (Colonne de direction inclinable) (647584)
- 7.2. A573 HYDRAULIQUE (Colonne de direction inclinable) (647584)
- 8. POSTE DE CONDUITE
- 8.1. A727 SIEGE PNEUMATIQUE (253001MOD)
- 8.2. A1397 ADAPTATION SIEGE PNEUMATIQUE (647584)
- 8.3. A1398 ADAPTATION SIEGE PNEUMATIQUE (647584)
- 8.4. A1458 SIEGE (52520907mo)

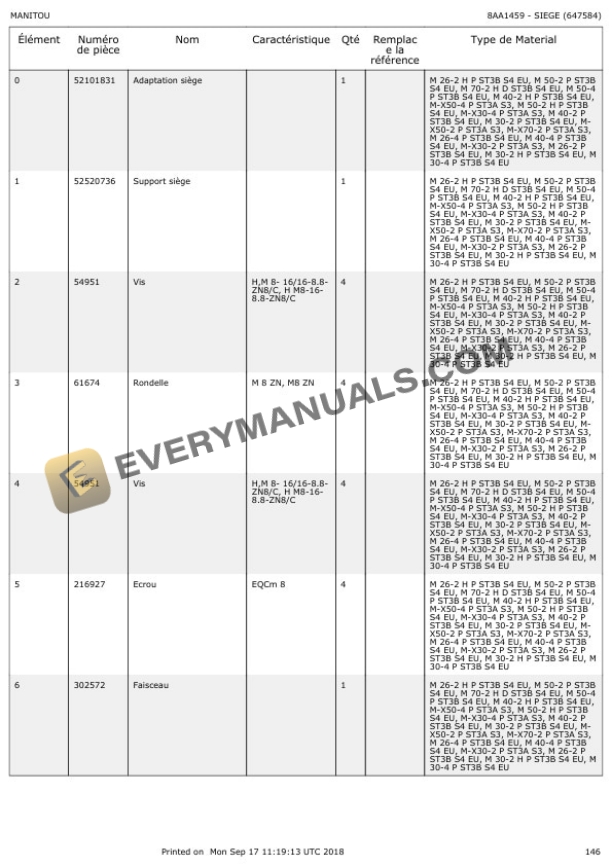

- 8.5. A1459 SIEGE (647584)
- 8.6. A1396 ESSUIEGLACE DE TOIT (647584)
- 8.7. A1400 PARESOLEIL PARE BRISE ET TOIT (647584)
- 8.8. B1934 RETROVISEUR EXTERIEUR (647584)
- 8.9. B1935 RETROVISEUR INTERIEUR (647584)
- 8.10. B1401 CABINE AVEC CLIMATISATION (DETAILS) (308233MOD)
- 8.11. B1390 CABINE (DETAILS) (647169)
- 8.12. B1409 PROTEGECONDUCTEUR (Détails) (309842MOD)
- 8.13. B1410 PROTEGECONDUCTEUR (Détails) (309842MOD)
- 8.14. B1411 PROTEGECONDUCTEUR (Détails) (309842MOD)
- 8.15. A1391 ADAPTATION CABINE (647584)
- 8.16. B1922 CABINE (Détails) (308689MOD)
- 8.17. B1923 CABINE (Détails) (308689MOD)
- 8.18. B1924 CABINE (Détails) (308689MOD)
- 8.19. B1925 CABINE (Détails) (308689MOD)
- 8.20. B1926 CABINE (Détails) (308689MOD)
- 8.21. D492 CIRCUIT CHAUFFAGE (647584)
- 8.22. A1594 ADAPTATION CLIMATISATION (647584)
- 8.23. A1392 ADAPTATION CLIMATISATION (647584)
- 8.24. B1954 CABINE AVEC CLIMATISATION (Détails) (309844MOD)
- 8.25. B1955 CABINE AVEC CLIMATISATION (Détails) (309844MOD)
- 8.26. B1956 CABINE AVEC CLIMATISATION (Détails) (309844MOD)
- 8.27. B1957 CABINE AVEC CLIMATISATION (Détails) (309844MOD)

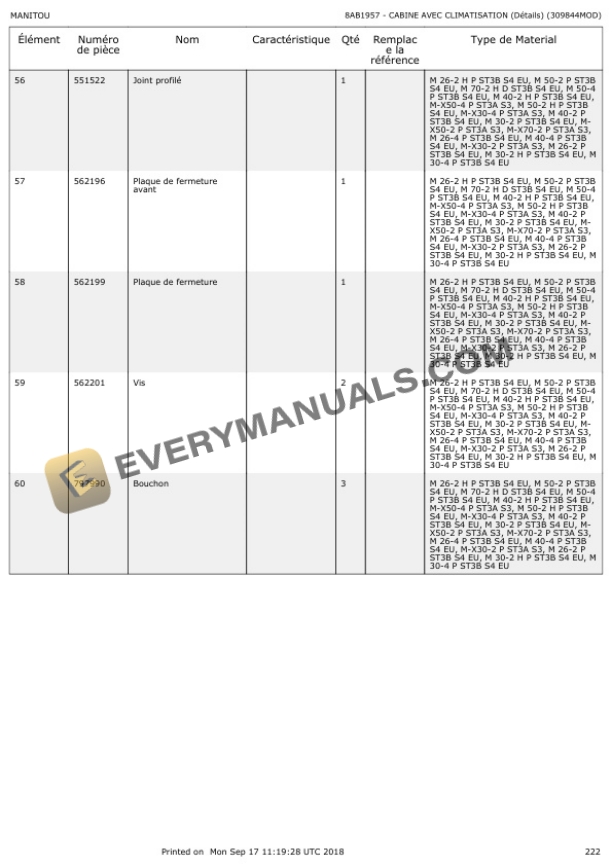

- 8.28. B1958 CABINE AVEC CLIMATISATION (Détails) (309844MOD)
- 8.29. B1959 CABINE AVEC CLIMATISATION (Détails) (309844MOD)
- 8.30. B1960 CIRCUIT CLIMATISATION (309844MOD)
- 8.31. B1961 CLIMATISEUR (Détails) (309844MOD)
- 8.32. B1962 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.33. B1963 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.34. B1964 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.35. B1965 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)

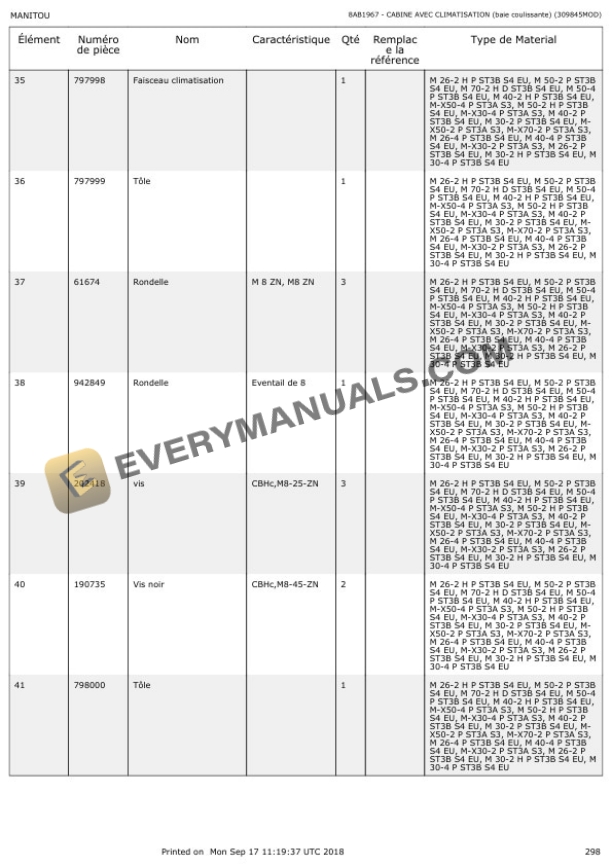

- 8.36. B1966 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.37. B1967 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.38. B1968 CABINE AVEC CLIMATISATION (baie coulissante) (309845MOD)
- 8.39. B1969 CLIMATISEUR (Détails) (309845MOD)
- 8.40. D494 CIRCUIT CLIMATISATION (647584)
- 8.41. D495 CIRCUIT CLIMATISATION (647584)
- 8.42. D496 CIRCUIT CLIMATISATION (647584)
- 8.43. D497 CIRCUIT CLIMATISATION (647584)
- 8.44. D493 ADAPTATION CABINE (647584)
- 8.45. A1395 ADAPTATION CABINE (Baie coulissante) (647584)
- 8.46. B1933 CABINE (Détails) (309843MOD)
- 8.47. B1932 CABINE (Détails) (309843MOD)
- 8.48. B1931 CABINE (Détails) (309843MOD)
- 8.49. B1930 CABINE (Détails) (309843MOD)
- 8.50. B1929 CABINE (Détails) (309843MOD)
- 8.51. D498 CIRCUIT CHAUFFAGE (647584)
